LDDH-xxAyyV-MA系列LD驱动板,15A24V max

芯片级定制,创新的原理设计。特别适合做高电压低电流(nLight/BWT/天成...)的半导体激光二极管的驱动源。由于采用单板设计,特别容易集成到激光类的产品中。它适用于端泵、侧泵、半导体、光纤等各类需要半导体二极管泵浦的激光器。完美适用于焊接、打标等各类应用。

按电流分0-5A,5-10A,10-15A版本,另有32V,36V版本。



产品特点

  负载电压,支持额定1-24V的LD

  负载电流,最高可达16A

  超高电流稳定性,超低温飘

    负载电压完全自适应,从单管直到接近供电电压

    高速,上升下降沿 <1ms,另有100us/200us可选

    高效率风冷

    两路模拟量通道可选(内外控,其中一路为慢速接口,可接模拟量或电位器)

    通道切换为高速模拟开关,可以实现调制功能

    紧凑的设计,易于集成

推荐应用

    DP/SPSL端泵侧泵激光器

    Diode Lasers 半导体激光器

    Fiber Lasers 光纤激光器

    CW or Pulsed Applications 各种需要恒流输出的产品,例如半导体激光器测试,LED发光二极管测试等

      焊接、打标、加热、产品测试等应用

参数表

    型号:      LDDH-xxAyyV-MA,具体出厂电流由客户指定

  负载电流:   额定15A,16A Max

    负载电压:  24V Max,至少比供电电压小1V

  上升/下降时间:<1ms(标准版),<100us(可选), <200us(可选)

  电流纹波:<0.1A

  电流温漂:<10ppm

  效率:>95%

  输入电压:  12-25V,比负载最高电压至少大1V,推荐使用12/15/24V的标准电源。

    电流模拟输入:0-5V对应0-最高电流

    电流反馈输出:0-2.5V对应0-最高电流

    储存温度:-40-+60°

    工作温度:-10-+45°

    工作湿度:0-95%

    外形:100mm*75mm,高35mm(板上30mm,板厚1.5mm)

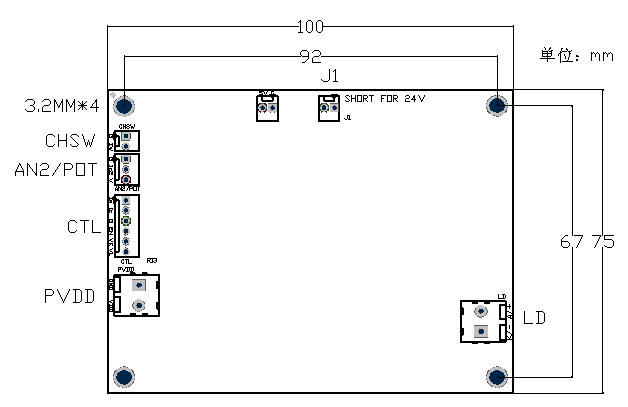

外形图
